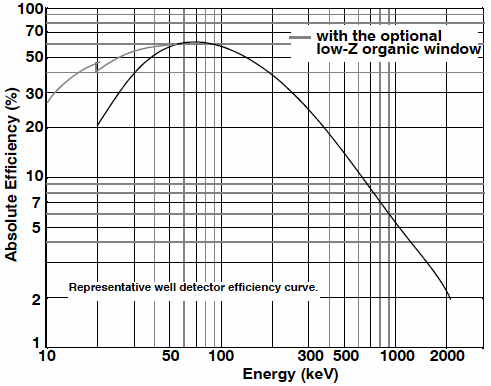

通常のウェル型Ge検出器は片方が閉ざされた構造が主流になっています。しかし、この場合、FETの ゲート線が長くなるなどの問題が発生し、マイクロフォニックノイズに弱く、分解能を著しく悪化させ る原因となっています。 　PGTのウェル型Ge検出器は、中心を貫通させた構造を採用することによって、雑音を低減させ、マイ クロフォニックノイズに対しても強い構造になっています。更に、内部深くにサンプルを置くことがで きるため、低放射能サンプルに対しても早い応答が得られます。また、低エネルギーサンプルに対して も優れた検出効率が得られます。 　ウェル型Ge検出器は、結晶の厚みにより40keV〜10MeVのエネルギー範囲に有効で、更にBe窓などの使 用により5keVまでの測定が可能です。相対効率は10％〜100％まで供給可能ですが、ウェルの径が大き くなると結晶の厚みが減り低下します。 　結晶サイズと相対効率の目安は50ccで約10％、100ccで約20％となります。

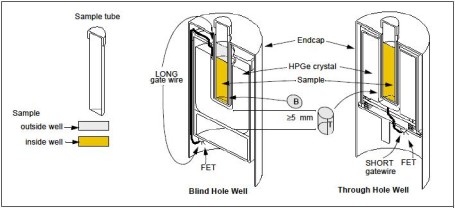

SD型クライオスタット	ウェル型HpGe検出器の構造
構成 　 　・　Pタイプ高純度ゲルマニウム 　 　・　SD型クライオスタット 　 　・　30リットル液体窒素容器 　 　・　アルミニウムエンドキャップ 　 　・　RG型抵抗フィードバックプリアンプ 　 　・　3.5mバイアス、信号、電源ケーブル 　 　・　液体窒素補充用テフロンカラー	オプション 　 　・　Be窓および軽元素窓 　 　・　超低バックグランドアルミエンドキャップ 　 　・　OFHC銅エンドキャップ 　 　・　低バックグランドNPRクライオスタット 　 　・　液体窒素レベルセンサー 　 　・　鉛遮蔽
代表的な応用 　 　・　環境モニター 　 　・　低レベル放射線測定 　 　・　海洋、堆積物の調査 　 　・　飲料水、食料品の汚染状況の分析 　 　・　地質学や生物学のサンプル検査 　 　・　放射化分析

型　名	有感体積 (CC)	ウェル直径 (mm)	ウェル深さ (mm)	分解能(eV) 60Co@1.33MeV	分解能(eV) 57Co@122KeV
IGW5021-10 IGW5022-10 IGW5022-14 IGW5023-14	50 50 50 50	10 10 14 14	40 40 40 40	2.10 2.20 2.20 2.30	1.20 1.20 1.30 1.30
IGW7521-10 IGW7522-10 IGW7522-14 IGW7523-14	75 75 75 75	10 10 14 14	40 40 40 40	2.10 2.20 2.20 2.30	1.20 1.20 1.30 1.30
IGW10022-10 IGW10023-14	100 100	10 14	40 40	2.20 2.30	1.20 1.30
IGW12022-10 IGW12023-14 IGW12025-16	120 120 120	10 14 16	40 40 40	2.20 2.30 2.50	1.20 1.30 1.35
IGW14023-14 IGW14023-16	140 140	14 16	40 40	2.30 2.30	1.30 1.35

これ以外の検出器をご希望される場合はご相談ください。
